一、2SK型水環式真空泵概述：

　　2SK系列水環式真空泵相當于2臺SK系列水環真空泵串聯使用。

　　因SK系列水環真空泵只能達到-700mmHg的極限真空度，為達到較高真空及高真空下的較大抽氣速率，20世紀80年代國內開發了2SK系列真空泵。

　　隨著我公司生產的2BV及2BE系列新一代節能型產品的出現，2SK型水環式真空泵將逐漸被取代。

　　2SK－P1系列兩級水環真空泵－大氣噴射泵機組主要工作在絕壓10~50mmHg下，但其在高真空區效率較低，如需長期運行可選用羅茨水環真空機組，如此可獲得高真空區抽氣佳效率。

　　2SK型水環式真空泵和2SK-P1系列兩級水環真空泵—大氣噴射泵機組是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體以便在密閉容器中獲得較高真空。

　　2SK型水環式真空泵被廣泛應用于食品、紡織、化工、醫藥和冶金工業及電子領域的真空蒸發、真空濃縮、真空回潮、真空浸漬、真空干燥及真空冶煉等。

　　2SK系列使用于吸入壓力低于-0.08MPa的工況條件，2SK-P1系列使用于吸入壓力低于-0.096MPa的工況條件。

　　二、2SK型水環式真空泵特點：

　　1、比較SK系列單級水環真空泵而言，具有真空度高、在高真空區抽速大等特點。

　　2、相同抽速率下，軸功率明顯高于2BV、2BE系列水環式真空泵。

　　3、因結構為雙葉輪結構，制造、維修較為復雜，易損件較多。

　　三、2SK型水環式真空泵的型號意義：

四、2SK型水環式真空泵的性能參數表：

　　注：1、表中所列2SK型水環式真空泵性能指標及性能曲線指下列規定條件下的性能指標：

　　①大氣壓力為0.1013MPa（760mmHg）

　　②進水溫度15℃

　　③吸入空氣溫度20℃

　　④空氣相對溫度70%

　　2、供水量為吸入壓力－0.05MPa（－400mmHg）時的數值，極限真空時可大于此值。

　　3、性能允差±10%

　　五、2SK型水環式真空泵的工作原理及指示圖：

　　2SK型水環式真空泵工作原理如圖一所示，葉輪（5）偏心地裝在泵體（3）內，當葉輪旋轉時，水受離心力的作用向四周甩出，在2SK型水環式真空泵體內壁與葉輪之間形成旋轉水環（6）。水環上部內表面與葉輪輪轂相接觸，當葉輪沿順時針方向轉動時，在前半轉的過程中，水環內表面逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣管（4），經月牙形吸氣孔（7）不斷被吸入空腔內；后半轉的過程中，水環內表面逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大于外界壓力時，氣體被排出，從而不斷地抽走密封容器的氣體，使其形成一定的真空。

　　圖一：2SK型水環式真空泵工作原理指示圖

　　1.排氣管2.出氣孔3.泵體4.進氣管5.葉輪6.水環7.吸氣孔

　　六、2SK型水環式真空泵的結構說明：

　　①抽氣量1.5m3/min以上2SK水環真空泵的結構如圖二所示，長短兩葉輪17和16用鍵固定在軸2上，兩葉輪中間用軸套20定位，并用園螺母鎖緊，這就構成了整個轉子部分，并且偏心地安裝在泵體內，支承在兩個單列向心球軸承上，轉予部分用聯軸器18與電機軸相聯，使之與電機一起以同樣轉速轉動，長葉輪17、長泵體9和吸入部分組成高真空級，短泵體5、短葉輪16和排出部分組成低真空級，高真空級的排氣口和低真空級的吸入口用連通管聯接（2SK-1.5無此連通管）成為雙級串聯，兩級之間用中間壁（A）7和中間壁（B）6隔開，中間壁（A）上有排氣孔，中間壁（B）上有吸氣口。

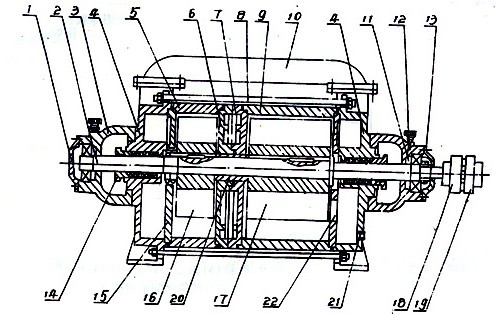

　　圖二：抽氣量1.5m3/min（2SK—1.5）以上兩級水環泵結構圖

　　1、后軸承壓蓋2、軸3、軸承架4、前后端蓋5、短泵體6、中間壁（B）7、中間壁（A）8、拉緊螺栓9、長泵體10、連通管11、調整墊12、油杯13、前軸承壓蓋14、填料壓蓋15、后蓋園盤16、短葉輪17、長葉輪18、泵聯軸器19、電機聯軸器20、軸套21、進水孔22、前蓋園盤

　　②2SK-0.4、2SK-0.8兩級水環真空泵結構如圖三所示，其高低真空級結構與圖二所示泵基本相同（無連通管）。采用特制加長軸電機，長、短葉輪用鍵固定于軸上，但可做軸向浮動，偏心地置于長短泵體內。

　　2SK水環真空泵兩端的密封采用油浸石棉盤根或機械密封。

　　高真空級的一端有進水孔，補充水由此進入高真空級的長泵體內，低真空級的補充水是由高真空級排出的。（2SK-12、2SK-20、2SK-30低真空級的補充水也從供水管供入一部分，但要通過閥來調節其量的大小）。高、低真空級是由拉緊螺栓而牢固地連接在一起。

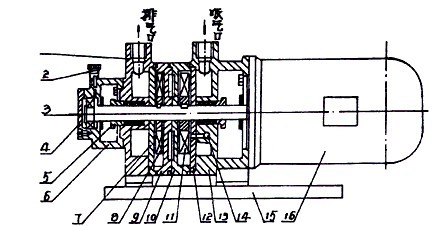

　　圖三：2SK-0.4、2SK-0.8兩級水環真空泵結構圖

　　1.后蓋2.油杯3.軸承擋圈4.軸承壓蓋子5.填料壓蓋6.軸承架7.排氣圓盤8.短葉輪9.短泵體10.長泵體11.長葉輪12.吸氣圓盤13.前蓋14.進水孔15.底盤16.加長軸電機

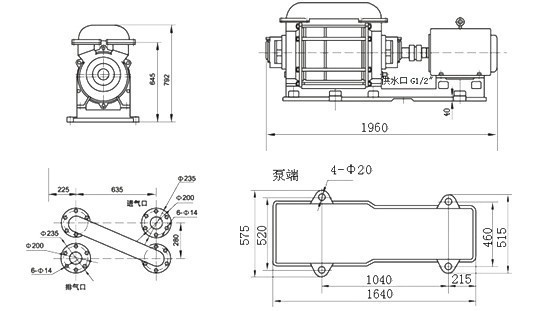

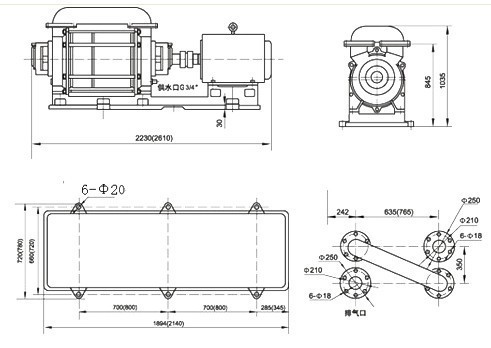

　　七、2SK型水環式真空泵的安裝尺寸圖：

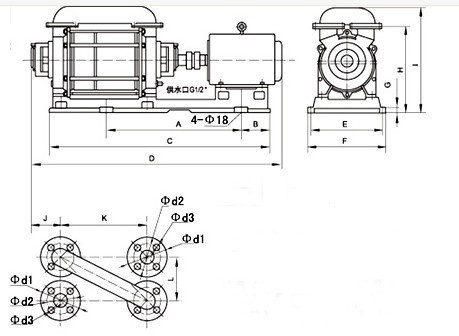

　　①2SK-1.5、3、6兩級水環真空泵外形及安裝尺寸：

八、2SK型水環式真空泵的常見故障原因與解決辦法：

　　2SK型水環式真空泵選型須知：

　　一、請提供以下詳細數據：①2SK型水環式真空泵的產品名稱與型號②2SK型水環式真空泵的真空度要求單位PA或MPA③2SK型水環式真空泵抽速要求單位L/S或M3/MIN④2SK型水環式真空泵的使用與否和工作條件⑤2SK型水環式真空泵的電機功率（KW）⑥2SK型水環式真空泵的電機轉速（r/min）⑦2SK型水環式真空泵的電壓〔V〕⑧2SK型水環式真空泵的進出口口徑⑨2SK型水環式真空泵的材質要求⑩2SK型水環式真空泵是否帶附件，以便我們的為您正確選型。

　　二、若已經由設計單位選定我公司的2SK型水環式真空泵的產品型號，請按2SK型水環式真空泵型號直接向公司銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
